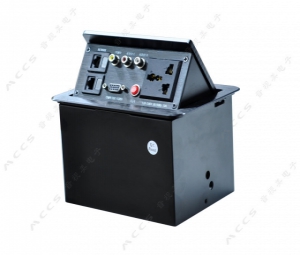

高檔信息接口CAB-8
（點擊圖片查看大圖）
功能接口：
1、一路視頻和二路音頻RCA接口
2、一個標準DB15針VGA接口
3、兩個RJ45網絡接口
4、一個萬能電源插座
5、一個點觸式控制按鈕*
6、水平嵌入于桌面/舞臺,液壓氣動按壓式
7、材料:鋁拉絲

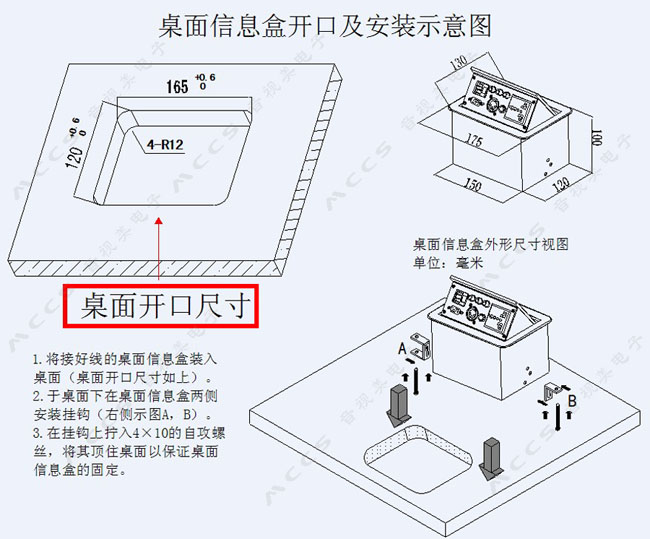

開孔尺寸及安裝示意圖：
注5*：點觸式控制按鈕典型應用示范：
配合本公司的智能IO中控MC-IO24使用，可做到本地一鍵式控制其它設備或者信號切換。比如，使用者輕觸該按鍵，實現將本地VGA信號切換到投影機（通過點觸按鈕觸發智能IO中控MC-IO24，從而控制VGA矩陣）。
詳細的方案說明，請聯系我們的技術工程師。

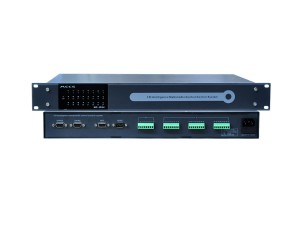

智能IO中控MC-IO24的基本參數：
1、24個I/O（0/5V）接口觸發（其中前4個具有隔離功能，可輸入各類電平數字信號，也可與其他一起外接控制按鈕）
2、一個RS232雙向通訊控制接口，用于外部通訊輸入
3、一個可編程雙向電腦通訊接口，用于程序傳輸
4、二個RS232獨立雙向輸出口，各輸出口采用驅動芯片，支持到3-5個RS232口并聯，用于控制外部通訊設備
5、前面板具有24個I/O觸發狀態顯示：某個I/O處于工作狀態則相對應這個I/O的指示燈亮
6、各I/O接口觸發具有延時和同步發碼功能，延時支持從一毫秒到七萬小時
7、24個I/O觸發通訊數據可支持到255條代碼，形成豐富的程序場景，完成各項預設指令動作！自定義的多組通訊代碼，每組支持20個以上數據指令，同時支持多個數據位，和通訊撥特率
8、任一個I/O口處于短路狀態，具有優先權
9、RS232通訊串口控制，具有I/O口控制同樣的狀態顯示功能
10、采用標準的1U，19英寸機柜安裝方式
