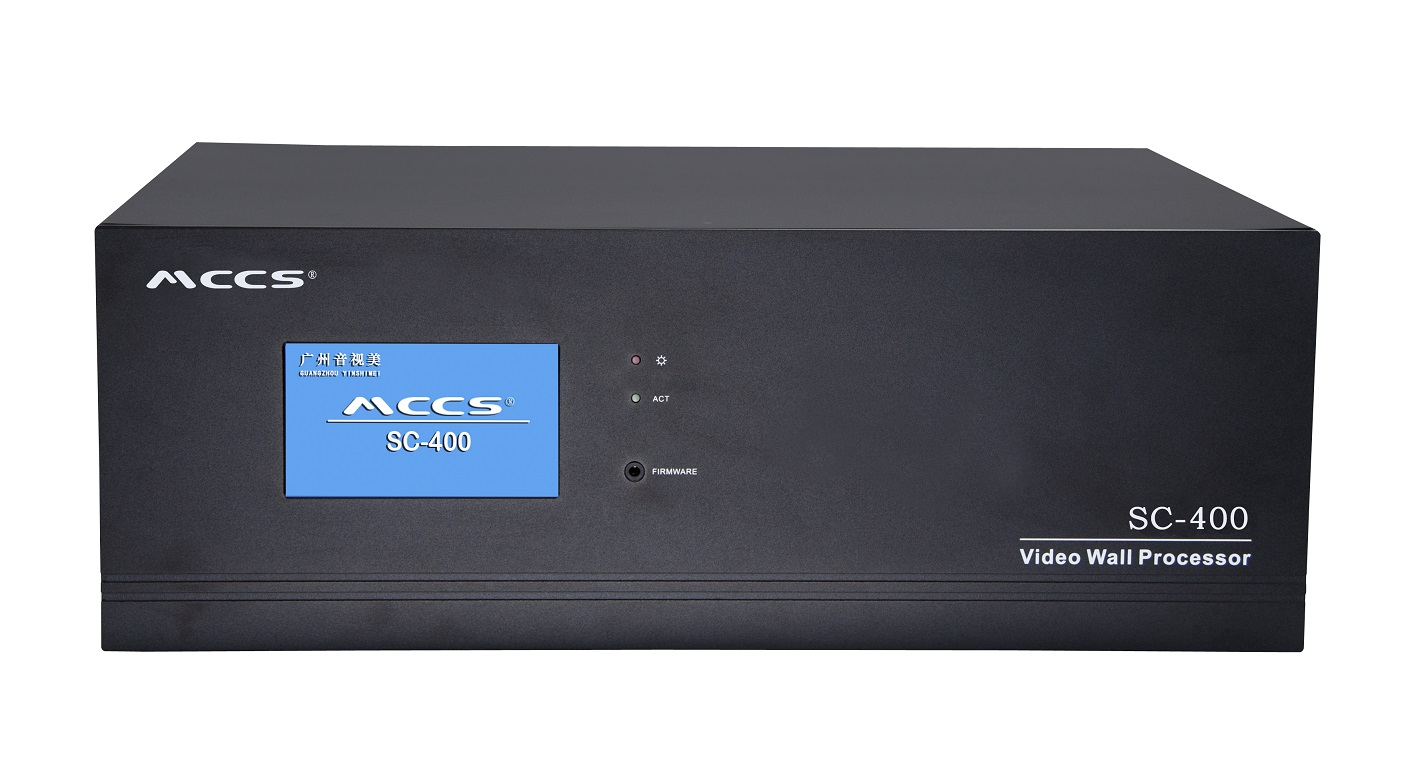

拼接處理器SC-400

（點擊圖片查看大圖）

此款高級智能圖像拼接處理器采用全硬件 FPGA 架構，內部自建核心運算機制，圖像處理性能優異。無內嵌操作系統，啟動速度快，不死機、無硬件沖突、無藍屏現象、不受計算機病毒的困擾；采用全交叉調度架構高速數據傳輸技術，底層數據傳輸由數據調度芯片控制，每路信號獨享專用通道進行傳輸，保證了所有信號圖像的完全實時顯示，信號顯示速度達到 60 幀 / 秒；可自定義的輸入/輸出通道，可根據現場需求自由組合輸入輸出通道；靈活的板卡式設計為日常使用、維修帶來了極大的方便，且支持帶電熱插拔，不會影響其他板卡的正常工作；真正的無縫交叉切換體驗，切換過程無黑屏、卡屏、抖動和撕裂，且支持多種輸出分辨率調節，適應不同廠家不同規格的顯示屏；每路信號均可實現跨多塊顯示屏顯示，圖像尺寸放大時設備自動進行倍線處理
采用工業級3.5U機箱，FPGA插卡式結構設計；
機箱可插入16張單卡單路信號板卡，支持DVI/HDMI高清信號；
機箱支持輸入輸出板卡任意選擇搭配，12路可自定義輸入或者輸出通道，4路固定為輸出通道；
機箱與板卡之間具有智能識別功能，自動檢測板卡類型，實時檢測信號源狀態，即插即用；
支持信號無縫交叉切換功能，切換過程無黑屏、抖動等現象；
內置4.3英寸觸摸屏可手工進行應急操控，觸摸屏操控界面支持可編輯，自定義程序界面；
配套加密型上位機工具，可進行拼接管理、開窗、疊加、漫游、字幕/標題/商標、底圖、場景管理、登錄賬戶管理、多臺設備集中管理、核心程序遠程升級等功能操作；
輸入信號自動倍線，支持信號源OSD菜單顯示、可設置OSD位置；
單屏可實現4路開窗、同個信號源不限制開窗數量，輸出顯示分辨率可選，最高支持1920*1080@60Hz；；
具有RS232通訊串口，可接入中控系統集中管理；
支持信號端口熱拔插、斷電記憶功能。
